Контактори і піро-від'єднувач (pyro fuse) батареї Tesla
Як батарея Tesla підключається до решти автомобіля
Висока напруга в батареї Tesla не подається на тягові двигуни й зарядний порт напряму — між пакетом комірок і рештою автомобіля стоять керовані перемикачі. Саме вони вирішують, коли і куди тече струм.

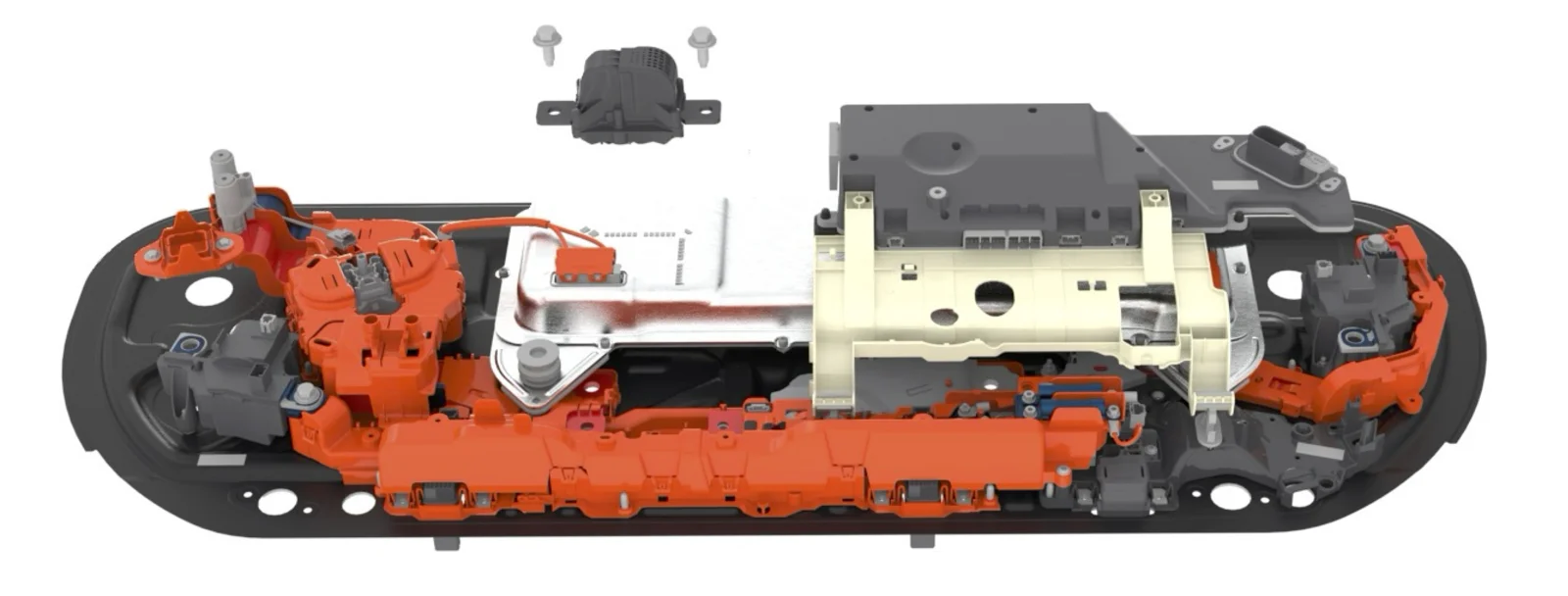

Усі ці пристрої зосереджені в так званому Ancillary Bay — сервісній зоні батареї, доступ до якої відкривається через підлогу під заднім сидінням (без повного демонтажу батареї).
Що входить до ВВ-пристроїв батареї
| Пристрій | Функція |
|---|---|
| Pack Contactors | Підключають ВВ від модулів до тягового приводу |
| Fast Charge Contactors | Підключають батарею до зарядного порту для DC-зарядки |
| HV Pyro-disconnect | Миттєво розриває ВВ-ланцюг при небезпечних умовах |
| HV Shunt | Вимірює струм у ВВ-ланцюзі |
| PCS (Power Conversion System) | Перетворює AC→DC при зарядці, DC→DC для 12 В системи |
| HVC (High Voltage Controller) | Мозок ВВ-системи: керує всіма пристроями |
Пак-контактори: ворота між батареєю і машиною
Пак-контактори — це низькоомні контакти на гнучкому мідному шинопроводі. Усередині кожного контактора є котушка з магнітом: коли через котушку йде струм, магнітне поле піднімає стрижень і замикає контакт.
Чому контактори не можна відкривати під навантаженням
Пружина повернення в контакторах достатньо слабка — при спробі розімкнути контактор під великим струмом виникає дуга, яка утримує контакт разом. Тому система ніколи не намагається відкрити контактори при великому струмі.
Якщо потрібно екстрено знеструмити ВВ-ланцюг — спрацьовує піро-від'єднувач, який фізично руйнує шину, і вже після цього контактори розмикаються.
Важливо: навіть після відключення живлення котушки контактора не можна вважати, що він повністю розімкнений. Завжди необхідна процедура електричної ізоляції з вимірюванням напруги.
Fast charge contactors: окремий ланцюг для DC-зарядки
Контактори швидкої зарядки — це два контактори в одному корпусі, які підключають DC-порт безпосередньо до пакета. Кожен із них має допоміжний (auxiliary) перемикач для моніторингу фізичного положення (відкрито/закрито).
На практиці трапляються випадки, коли контактори відкриті, але допоміжний перемикач «застряє» — це генерує помилку зварювання контактора, хоча сам контактор справний.
Піро-від'єднувач (pyro-disconnect): що це і як він працює
Конструкція
Піро-від'єднувач — це мідна шина (busbar) зі вбудованим піроелементом (squib). При спрацюванні піроелемент фізично руйнує шину — електричне з'єднання миттєво розривається.
Всередині є система відведення газів і часток, що виникають при розриві ланцюга під струмом. Пристрій спроєктований так, що навіть якщо він спрацює в руках, це безпечно для людини.
Складові піро-від'єднувача:
- Корпус
- Гасник дуги (arc inhibitor)
- Мідна шина (руйнується при спрацюванні)
- Squib / піроелемент
- Корпус squib
- Роз'єм підключення до HVP
Де розташований піро-від'єднувач
Пристрій знаходиться безпосередньо поряд з HVC — для оптимальної швидкодії і надійності. На Model Y Structural є окрема сервісна кришка, через яку можна замінити піро-від'єднувач без демонтажу батареї.
За яких умов спрацьовує піро-від'єднувач
Команду на спрацювання дає HVP (High Voltage Processor) — частина контролера HVC.
| Умова | Сигнал у лозі | Коротко |
|---|---|---|
| Перевищення струму (апаратне) | PYRO_HANDLE_OVER_CURRENT | Вбудована схема HVC спрацьовує незалежно від ПЗ — тільки при розряді |
| Перевищення струму (програмне, розряд) | PYRO_HANDLE_OVER_DISCHARGE_CURRENT | Поріг задається конфігурацією HVC під конкретний пакет |
| Перевищення струму (програмне, заряд) | PYRO_HANDLE_OVER_CHARGE_CURRENT | При зарядці апаратного захисту немає — тільки програмний |
| Шунт не відповідає | PYRO_HANDLE_SHUNT_MIA | Якщо м'яке вимкнення за 30 с не спрацювало — піро через 1 хв |
| Дуга на контакторі | PYRO_HANDLE_PACK_POSITIVE/NEGATIVE_CTR_ARC | Значний перепад напруги на замкнутому контакторі |
| Сигнал аварії (ENS) | PYRO_HANDLE_ENS_CRASH | Від RCM при розгортанні подушок: PWM-сигнал переходить з 10 Гц на 1 кГц |
| Неможливо відкрити контактори | PYRO_HANDLE_OPEN_IMMEDIATELY | Струм завеликий, контактори зварені або немає даних про струм |
Сигнал аварії ENS: що відбувається при спрацюванні подушок
Сигнал аварії (Emergency Notification Signal, ENS) — це окремий дріт від модуля керування подушками безпеки (RCM) напряму до HVP. Коли RCM кваліфікує удар, він переводить ШІМ-сигнал з 10 Гц на 1 кГц — HVP миттєво запускає піро-від'єднувач.
Завдяки цьому ланцюгу після спрацювання подушок ВВ-ланцюг батареї розривається автоматично, без участі людини. Після будь-якого зіткнення зі спрацюванням подушок піро-від'єднувач підлягає обов'язковій заміні.
Свіжа кампанія: контактори пака 25V690
У 2025 році Tesla оголосила відкликання 25V690 через контактори високовольтного пака — воно стосується Model 3 2025 модельного року і Model Y 2026. Симптом, який описують власники, звучить як раптова втрата тяги: контактор не тримає з'єднання, і машина знеструмлює високовольтний контур на ходу.
Для покупця вживаної машини це чергове нагадування: статус кампанії перевіряється за VIN, і зроблена вона безкоштовно тільки якщо її ще не робили.
Чому після спрацювання піро батарея «мертва»
Піро-від'єднувач — одноразовий пристрій. Після спрацювання мідна шина фізично знищена всередині корпусу. Відновити її неможливо.
Наслідки для автомобіля:
- ВВ-ланцюг між масивами комірок і рештою машини розірваний
- Автомобіль не запускається і не заряджається
- Пристрій підлягає обов'язковій заміні перед поверненням в експлуатацію
Після аварії піро-від'єднувач замінюють обов'язково, а стан пак-контакторів і шунта варто перевірити — їх теж може пошкодити удар або аномальний струм.
Піро-від'єднувачі, пак-контактори й контактори швидкої зарядки для Model 3 та Model Y підбираємо за VIN. Наявність конкретної позиції менеджер підтверджує при оформленні замовлення.
Електрична ізоляція: чому «знеструмлено» доводять вимірюванням
Перед будь-якими роботами з ВВ-системою виконується процедура електричної ізоляції автомобіля за сервіс-мануалом. Її частина — демонтаж піро-від'єднувача і обов'язкове підтвердження вимірюваннями, що високої напруги на компонентах немає.
Важливий нюанс: навіть з видаленим піро-від'єднувачем клеми під PCS залишаються під напругою — між ними половина напруги пакета, потенційно смертельна.
Шунт: як система знає, скільки струму тече
Шунт — мідна шина з точно відомим опором. HVC вимірює падіння напруги на шині та обчислює струм. Значення опору, коефіцієнт підсилення і температурний коефіцієнт «прошиваються» в HVC ще під час виробництва.
При заміні шунта або HVC — вони обов'язково «спаровуються» через Toolbox, інакше дані про струм будуть хибними.
Де знаходяться всі ВВ-пристрої
Model 3 (Non-Structural battery)
Model Y Structural battery
Чому всі ці роботи — тільки для сертифікованих майстрів
На шинах поруч із піро-від'єднувачем завжди присутня висока напруга — навіть при розімкнутих контакторах. Є ще один критичний момент: піро-від'єднувач не можна від'єднувати від HVC раніше, ніж його фізично видалено з батареї — саме HVC подає струм для ініціювання squib, і неправильна послідовність дій може спровокувати спрацювання під час роботи.
Будь-які роботи з ВВ-системою Tesla вимагають спеціалізованого обладнання, засобів індивідуального захисту та чіткого дотримання процедури електричної ізоляції. Самостійне втручання в ВВ-систему несе ризик для життя.
Що ще міняється після ДТП і чому «схожа» деталь з іншого ринку не підходить — розібрано окремо.
Як система стежить за станом самої батареї й навіщо їй балансування — у статті про BMS.
Часті питання
Що таке піро-від'єднувач (pyro fuse) батареї Tesla і чим він відрізняється від звичайного запобіжника?
Піро-від'єднувач — це шинопровід зі спеціальним піроелементом (squib). При спрацюванні піроелемент фізично руйнує мідну шину всередині, миттєво розриваючи ВВ-ланцюг. На відміну від запобіжника, він спрацьовує за командою контролера HVC, а не плавиться від струму, як звичайний запобіжник.
Чи можна їздити на Tesla після спрацювання піро-від'єднувача?
Ні. Після спрацювання піро-від'єднувача ВВ-ланцюг фізично розірваний — автомобіль не заводиться. Пристрій одноразовий і підлягає обов'язковій заміні, перш ніж автомобіль повернеться в експлуатацію.
Коли спрацьовує піро-від'єднувач Tesla?
Основні причини: розгортання подушок безпеки (сигнал від RCM), перевищення струму розряду або заряду, дуга на пак-контакторі, відсутність сигналу від шунта більше однієї хвилини, або ситуація, коли контактори треба відкрити, але струм завеликий для безпечного відкриття.
Чи можна самостійно замінити піро-від'єднувач або контактори Tesla?
Ні. На шинах біля піро-від'єднувача завжди присутня висока напруга, навіть коли контактори розімкнені. Роботи виконуються лише сертифікованими спеціалістами з дотриманням процедури електричної ізоляції автомобіля.
Що таке процедура електричної ізоляції Tesla і навіщо вона потрібна?
Це обов'язкова процедура за сервіс-мануалом перед будь-якими роботами з ВВ-системою: знеструмлення, демонтаж піро-від'єднувача і підтвердження вимірюваннями, що високої напруги немає. Навіть при розімкнутих контакторах окремі шини залишаються під напругою, тому такі роботи виконують лише спеціалісти.
